Hersteller | KK Kletzer |
---|---|
Lagernummer | 24-10013 |

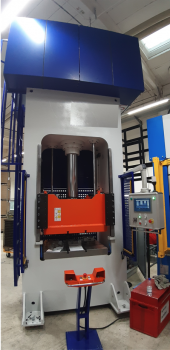

Modell | Hydraulische Doppelständerpresse 250 to |
Baujahr | neu |
Lieferzeit | ca. 4-6 Monate, Zwischenverkauf vorbehalten |
Preis | € 129.775,00 |
Hublänge (max.) | max. 400 mm |
---|---|
Tischhöhe | Fußboden bis Tischplatte Oberkante 900 mm |
Einbauhöhe | 600 mm |
Geschwindigkeiten | Vorlauf 120 mm , Druck 13 - 4 mm, Rücklauf 170/mm/sec. U/min |
Pumpenleistung | 103 Lt./min (REXROTH - Axialkolbenpumpe) l/min |
Motor | 22 kw - 1500d / min kW |
Abmessung (LxBxH) | 2000x3200x4300 mm |
Gewicht ca. | 10.000 kg |
Ölfüllung | 700 l |
Kapazität: 250 Tonnen ( Bei 245 BAR )
Bedienung : Über Schlüsselschalter
Hauptzylinder: Ø 350 mm
Hilfszylinder: 2 Stk. Ø 80 x 60 mm
Motor: 22 kw. – 45 hp.
Pumpe: 103 Lt./min REXROTH - Axiallkolbenpumpe
Geschwindigkeit: Vorlauf 120 mm
Druck 13 – 4 mm
Rücklauf 170mm./sec.
Lichteweite: 1100 mm
Tischplatte: 1000x1000 mm/ mit T-Nuten
Stösselplatte: 1000 x 1000 mm./ mit T-Nuten & Federschweißungen
Einbauhöhe: 600 mm (max. Abstand zwischen Tisch & Stösselplatte)
Hublänge: max. 400 mm
Tischhöhe: 900 mm Fuβboden zu Tischplatte Oberkante
Hydraulik:
Block & Ventile ( REXROTH ) ( Hydraulik Zubehör oben auf der Presse )
Vorfüllventil
Hydraulische & Mechanische Stößel Absicherung
Druck Einstellung über PLC (min. Druck 35 ton)
Geschwindigkeit Einstellung über PLC.
Druckanhalte Ventil für 600 Sek.
Luftkühler ( Temperatur. Regelung über Bildschirm Einstellbar)
Automatische Schmierung für Führungen ( über Bildschirm einstellbar)
Seitlich des Arbeitsbereichs geschlossen mit Blechwand
Führungsschienen für die Parallelität
Hilfsmotor: 5,5 kW+ 2,2 kW
Hilfspumpe: 22 cc.+5,5 cc
Schutzgeländer um die Hydraulikherum und seitliche Steigleiter
Öltank: 800 Liter
Ölmenge: ca. 700 Liter
Steuerung: SIEMENS S7 - 1200

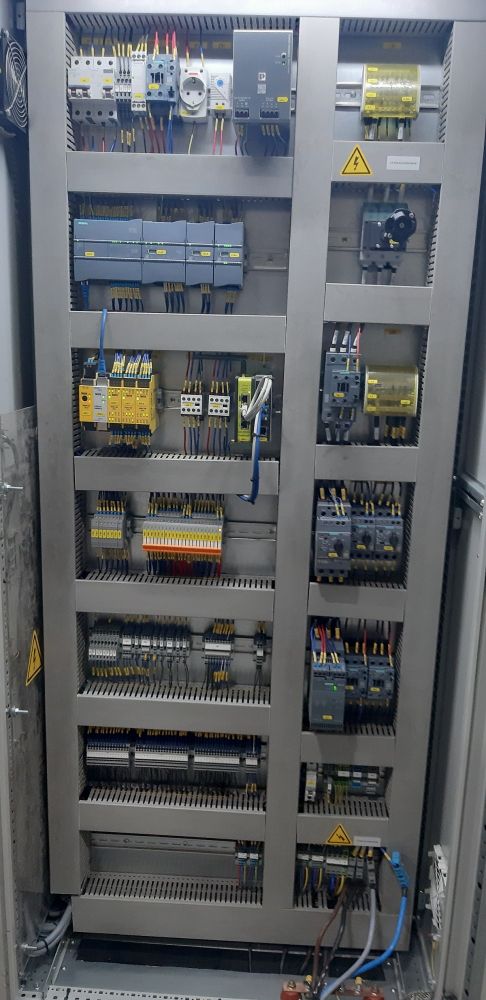

Hauptschaltkasten
Schenkbares Bedienpult
Soft Starter für Motor
Sicherheits PLC: Sick
PLC Bildschirm 9’’ Siemens
Zwei Hand Bedienung (beweglich)
Lineallmesstab für einstellen der Hublänge 450 mm. - NOVOTECHNIK
Lichtsensor für Vor & Rückseite des Arbeitsbereiches – SICK 900 + 150mm.
SECOME & Ethernett Verbindung für Fernwartung- Siemens
Arbeitsraum Beleuchtung 2 Fach
8 Stk. freie Ein- & Ausgänge an der PLC
Automatische Drucknachfüllung bei Verlust
Bedienungsanleitung in Deutsch
Hydraulikpläne
Steuerungspläne
Der Preis ist ein ca. Preis da sich die Stahlpreise ändern können.
Preise ab Standort, exkl. 20 % MwSt.
Es gelten die Allgemeinen Lieferbedingungendes Fachverbandes der Maschinen- und Stahlbauindustrie Österreichs. Wir verkaufen ausschließlichunter Eigentumsvorbehalt, die Ware bleibt bis zur vollständigen Bezahlung unseruneingeschränktes Eigentum.
Preisänderungen und Irrtum vorbehalten.
